Prvo vodilo z valjčki brez mazanja: drylin C za gladke, tihe in zanesljive pomike

30.07.2026

Pri vsakodnevnem ročnem upravljanju vrat, pokrovov in drugih premičnih elementov uporabniki pričakujejo predvsem gladko in tiho delovanje ter čim manj vzdrževanja. To je še posebej pomembni v okoljih, kjer se sistemi uporabljajo pogosto in kjer mora biti uporabniška izkušnja čim bolj prijetna in dostopna vsem. Poleg tega imajo vse večjo vlogo tudi zahteve evropske zakonodaje o dostopnosti, ki podjetjem nalaga razvoj rešitev, prilagojenih različnim uporabnikom.

Podjetje igus je zato razvilo novo vodilo z valjčki drylin C, ki združuje dobre drsne lastnosti, tiho delovanje in popolnoma suho delovanje brez mazanja. Sistem temelji na treh valjčkih iz visokozmogljive plastike, ki omogočajo lahkotne in natančne pomike. Rešitev je primerna za širok spekter aplikacij – od strojegradnje in notranje opreme do samopostrežnih terminalov, transportnih sistemov ter sistemov v javnem potniškem prometu.

Nova evropska zakonodaja o izboljšanju dostopnosti jasno poudarja, da morajo biti izdelki in storitve dostopni čim širšemu krogu uporabnikov. Pogosto ovire niso posledice neustreznega načrtovanja, temveč pomanjkanja tehničnih rešitev, ki bi omogočale preprosto in intuitivno uporabo. Vsakdo, ki je že poskušal odpreti zataknjena drsna vrata ali premakniti težko pomično zaščito, dobro razume, kako pomembni so nizki obratovalni upori in gladko gibanje.

Prav s tem namenom je igus razvil drylin C, prvo tirno vodilo z valjčki na trgu, ki uporablja tretji nastavljivi valjček za odpravo zračnosti in zagotavljanje natančnega gibanja z minimalno silo. Sistem omogoča zanesljivo, enostavno in tiho delovanje pri različnih vrstah vrat, pokrovov in drugih premičnih komponent. Uporablja se lahko v številnih aplikacijah, od avtomatiziranih toaletnih sistemov v vlakih do zaščitnih vrat na obdelovalnih strojih.

Trije valjčki za tiho in gladko delovanje

Osnova sistema drylin C so trije valjčki. Poleg dveh vzporednih valjčkov sistem sestoji še iz tretjega nastavljivega valjčka, ki ga je mogoče prilagoditi z regulacijskim vijakom. Tako je mogoče učinkovito odpraviti zračnost in zagotoviti natančno ter stabilno gibanje tudi pri dolgotrajni uporabi.

Za razliko od klasičnih sistemov s kovinskimi valjčki uporablja linearno vodilo drylin C valjčke iz visokozmogljive plastike. Takšna zasnova prinaša več prednosti: delovanje je bistveno tišje, vibracije pa so minimalne, kar izboljša uporabniško izkušnjo in zmanjša hrup v delovnem okolju. To je posebej pomembno v javnih prostorih, potniškem prometu ali notranjih prostorih, kjer je udobje uporabnikov ključnega pomena.

Vrtilno gibanje poteka preko krogličnega ležaja, ki skupaj s premerom valjčka omogoča izredno nizek koeficient trenja µ = 0,05. Posledično so sile upravljanja in pomikanja zelo majhne tudi pri obremenitvah do 20 kg na posamezen voziček. Sistem tako omogoča lahkotno ročno upravljanje brez sunkovitega gibanja ali zatikanja.

Valjčki iz visokozmogljive plastike so odporni proti obrabi, udarcem in koroziji, hkrati pa omogočajo popolnoma suho delovanje brez mazanja. Ker ni potrebe po uporabi olj ali masti, je tudi manj stroškov z vzdrževanjem.

»Drugi ponudniki uporabljajo kovinske valjčke, zato imajo v notranjosti vodila mazalni film,« pojasnjuje Michael Horning iz igusa. Ker pri sistemu drylin C ni kovinskega stika med elementi, lahko celotno vodilo deluje brez mazanja. Zaradi tega je rešitev posebej primerna tudi za okolja z visokimi higienskimi zahtevami, kot so javni prostori, živilska industrija ali medicinska oprema.

Kompaktna in robustna zasnova

Vodila drylin C so izdelana iz aluminija ter na voljo v srebrni ali črno eloksirani izvedbi. Kljub kompaktni zasnovi (širina in vgradna višina znašata le 30 mm) sistem odlikujeta visoka trdnost in majhna masa. Zaradi tega je primeren tudi za aplikacije, kjer je pomembna optimizacija prostora in zmanjšanje skupne teže konstrukcije.

Vozički iz tlačno litega cinka dodatno prispevajo k stroškovni učinkovitosti sistema in zagotavljajo dolgo življenjsko dobo.

Sistem je mogoče prilagoditi različnim zahtevam aplikacij: na voljo so dodatne možnosti, kot so omejevalniki hoda, montažni nosilci in strgala.

Ukrivljeni profili za večjo svobodo pri načrtovanju

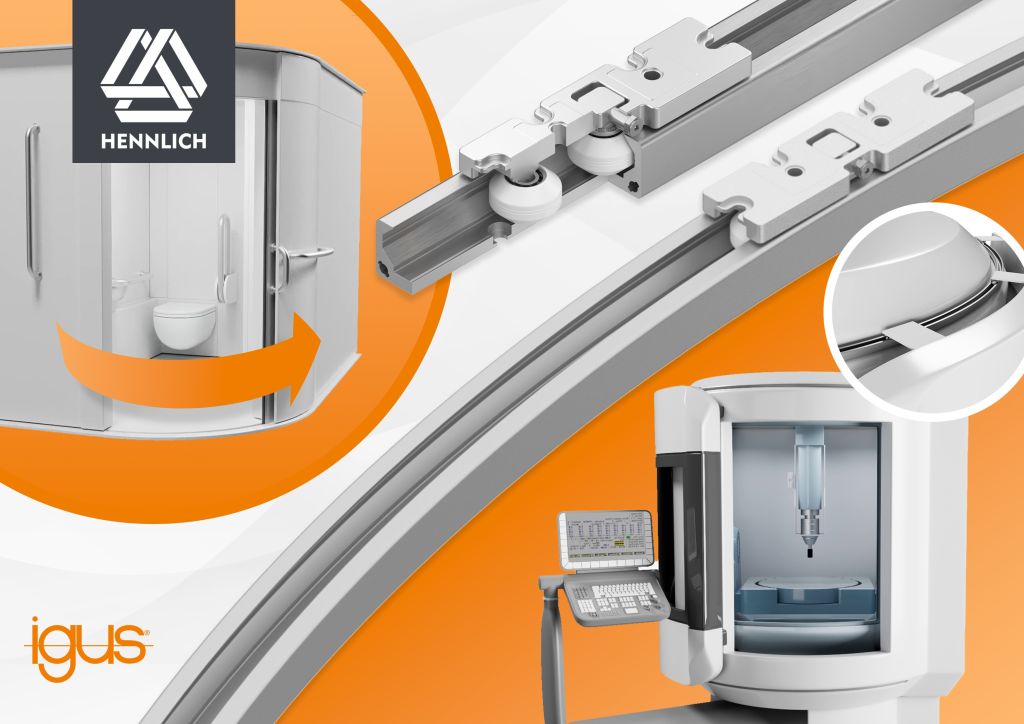

Posebna prednost sistema drylin C je možnost izvedbe ukrivljenih profilov z radiji od 500 mm naprej. To konstruktorjem omogoča bistveno več svobode pri načrtovanju različnih sistemov in prilagajanju omejenim prostorskim zahtevam.

Takšna rešitev je posebej uporabna pri drsnih vratih v vlakih, ladjah ali jahtah, kjer ukrivljene poti omogočajo boljši izkoristek prostora. Sistem je primeren tudi za zaščitna vrata obdelovalnih strojev ter za pomične zaslone.

Pomembno področje uporabe predstavljajo tudi toaletni prostori za gibalno ovirane osebe v vlakih, kjer ukrivljena drsna vrata omogočajo lažje gibanje uporabnikov in boljšo izrabo notranjega prostora.

»Profile lahko ukrivimo že od radija 500 mm naprej in jih optimalno prilagodimo konstrukcijskim zahtevam,« poudarja Michael Hornung. Dodaja še, da pogoni vrat v vlakih ali letalih pogosto niso zasnovani za velike in zmogljive motorje. Zaradi zelo dobrih drsnih lastnosti vodilo drylin C zmanjšuje obremenitev pogonskega sistema ter hkrati zagotavlja tiho in prijetno uporabniško izkušnjo.

Z novo rešitvijo drylin C podjetje igus ponuja sodobno vodilo z valjčki, ki združuje gladko delovanje, tiho uporabo, dolgo življenjsko dobo in popolno delovanje brez mazanja. Takšna kombinacija lastnosti omogoča uporabo v številnih industrijskih in drugih aplikacijah, kjer so zanesljivost, higiena in uporabniško udobje ključnega pomena.

Avtor: Klemen Šobak, HENNLICH, d. o. o.
