Meusburgerjeve novosti

07.11.2016

Večfunkcijski zapiralni sistem H 1000 pomeni revolucijo v procesu izdelave orodij. Sistem omogoča zapiranje plošč s ponavljajočo se mikronsko natančnostjo. Nova velikost stroja kupcem omogoča izbiro med šestimi različnimi dimenzijami in ploščami do velikosti 796 996. Preizkušeni zapiralni sistem je na voljo tudi v okrogli izvedbi.

Večfunkcijski zapiralni sistem H 1000 pomeni revolucijo v procesu izdelave orodij. Sistem omogoča zapiranje plošč s ponavljajočo se mikronsko natančnostjo. Nova velikost stroja kupcem omogoča izbiro med šestimi različnimi dimenzijami in ploščami do velikosti 796 996. Preizkušeni zapiralni sistem je na voljo tudi v okrogli izvedbi.

.13_12_16_Meus_300.thumb-300x199.pngF-plošče so nastavljene z vrtinami, tako da so nameščene na sredini H 1000. Ker plošč ni več treba redno ponastavljati, to zelo poenostavi delo upravljavca stroja. Novi zapiralni sistem torej zaradi velike natančnosti izboljša kakovost izdelanih orodij, skrajša čas procesa zaradi krajšega nameščanja in zmanjša tveganje trkov.

Orodje za vstavljanje utorov za O-obroče je izdelano posebej za uporabo pri izdelavi orodij in form ter omogoča hitro in preprosto vstavljanje utorov za O-obroče v brizgalno orodje. Utor se naredi z vzdolžnim utorom, kar omogoča dobro prileganje O-obroča. Za daljša orodja se lahko doda vodilni trn WZB 32113, kar omogoča natančno in zanesljivo centriranje.

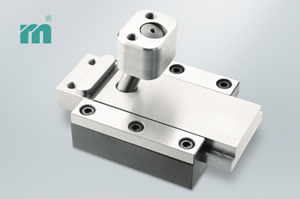

Drsna enota E 3130 z novim sistemom vodil omogoča natančno vodenje drsenja s strani in od spodaj. Prevleka DLC na vodilu drsnika zagotavlja najboljše drsne lastnosti in dolgo življenjsko dobo, različne velikosti od 20 x 40 do 100 x 120 mm pa je mogoče uporabiti za različne namene. Velike drsne naprave se zlahka opremijo s hladilnim sistemom.

Bronasta vodilna puša s trdim mazivom E 5130 je namenjena prebijalnim orodjem. Z grafitnimi vstavki omogoča zmerno število gibov in ima odlične obratovalne lastnosti. Tako pušo kot tudi držalo je mogoče zamenjati v skladu z DIN 9834/ISO 9448. Toleranca med stebrom in pušo G6 zagotavlja optimalno razdaljo za vodenje.

Držala za steber/pušo E 5190 in E 5192 so namenjena prebijalnim orodjem z veliko višino namestitve. Izdelka E 5190 in E 5192 je mogoče uporabljati z mnogimi različnimi vodilnimi elementi, ki jih ponuja Meusburger. Kompaktne mere in vgrezne vrtine za vijake omogočajo namestitev na omejenem prostoru, poleg tega pa odlične tolerance v vodilnih vrtinah natančno namestitev vodilnih elementov.

Vzmeti od E 1536 do E 1539 za prebijalna orodja so idealne tam, kjer je malo prostora. Na voljo so v premerih 6 in 8 mm. Štiri različne obremenitve vzmeti se preprosto prepoznajo po štirih barvah, enake dimenzije pa omogočajo enostavno zamenjevanje.

www.meusburger.com
