Enostavno upravljivi in vsestransko uporabni senzorji barve
24.06.2025

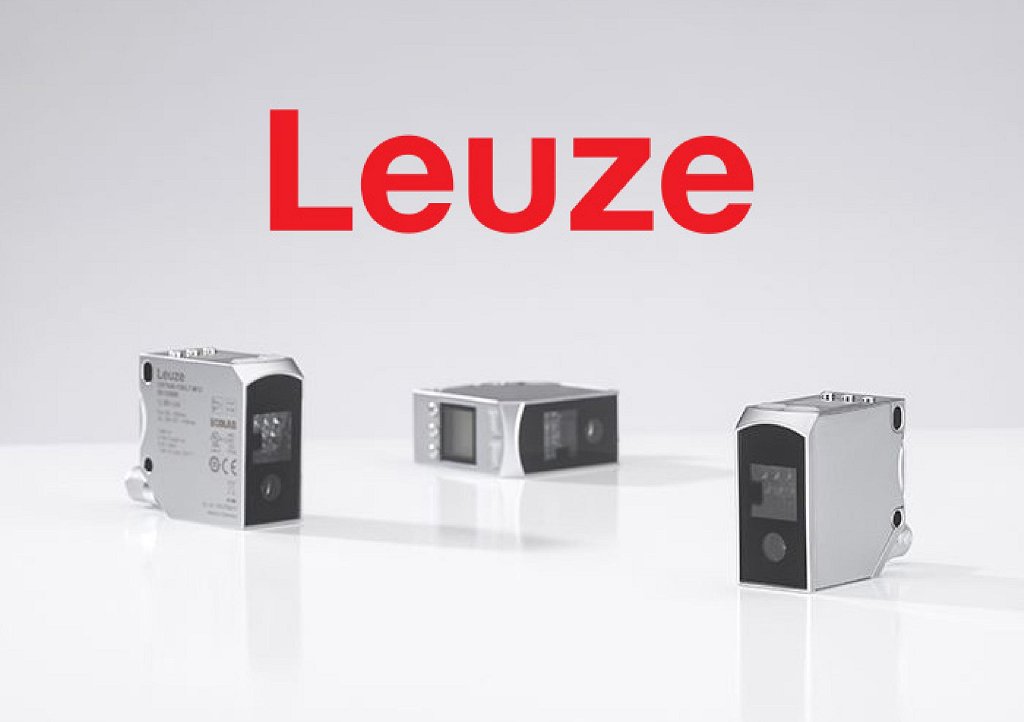

Senzorji barve CRT 648 podjetja Leuze omogočajo intuitivno uporabo prek velikega vgrajenega LC-zaslona s tipkovnico. Široko delovno območje in sposobnost zaznave do sedmih barv omogočata njihovo vsestransko uporabo v številnih aplikacijah.
Brezhibna zanesljivost in natančnost
Senzorji barve CRT 648 primerjajo objekte s shranjenimi referenčnimi vrednostmi in tako omogočajo zanesljivo in visokonatančno zaznavo barv. Zato so ti senzorji podjetja Leuze idealni za širok nabor aplikacij sortiranja in pregledovanja.
Na račun uporabniku prijaznega LC-zaslona jih je lahko upravljati, robustno ohišje iz tlačno litega cinka pa je primerno tudi za najzahtevnejša okolja. Njihovo raznovrstno uporabo dodatno omogočajo: od razdalje neodvisna zaznava, zmanjševanje vpliva sijaja in do sedem možnih barvnih nastavitev.
Za zaznavo sijajnih površin je idealen model CRT 648-32.G z integriranim polarizacijskim filtrom. Za aplikacije, kjer je potrebna majhna svetlobna točka, npr. za zaznavo tiskarskih oznak ali majhnih objektov, je najprimernejši model CRT 648-60. Za večje montažne razdalje je najprimernejši model CRT 648-150, s posebej velikim delovnim dosegom.
Foto: Tipteh_Senzorji barve CRT 648 Leuze_01
Ključne prednosti serije CRT 648
- Prilagodljivo območje uporabe z delovnimi razdaljami do 150 mm in podporo za nastavitev do sedmih barv
- Enostavna nastavitev in upravljanje prek integriranega zaslona ali IO-Link vmesnika
- Modeli optimizirani za specifične potrebe različnih aplikacij:
- Zanesljiva zaznava sijajnih površin s funkcijo zmanjševanja odboja svetlobe
- Široka toleranca pri pozicioniranju objektov in zaznava barv neodvisno od razdalje do 65 mm z novo funkcijo ocene svetlosti z avtomatsko korekcijo
- Sočasna obdelava do sedem barv z uporabo treh binarno kodiranih izhodov
- Primernost za zahtevna okolja na račun robustnega ohišja iz tlačno litega cinka, stopnje zaščite IP67/IP69 in certifikata ECOLAB
Lastnosti serije CRT 648
Hiter postopek učenja in sedem barvnih nastavitev
- Status preklopnih izhodov, trenutno vrednost barve ali kakovost signala lahko intuitivno izberete in prikažete na velikem vgrajenem LC-zaslonu s tipkovnico.
- Za testiranje večih različic izdelkov v istem proizvodnem sistemu lahko senzor shrani in sočasno obdeluje do sedem barvnih nastavitev.
- Zaradi velikega razpona delovnega območja lahko en senzor uporabite za različne naloge, kar omogoča večjo prilagodljivost in raznolikost obravnavanih izdelkov, manjšo potrebo po dodatnih senzorjih ter krajši nastavitveni čas.
Zaznavanje neznatnih razlik v barvi celo v zahtevnih razmerah
- Sijajne površine so za optične senzorje pogosto velik izziv. Senzorji barve CRT 648-32.G ga premagujejo z integriranim polarizacijskim filtrom, ki zagotavlja zanesljivo zaznavo tudi pri visoko odbojnih objektih.
- Drugi pogost izziv je natančno zaznavanje barv pri objektih, pri katerih se svetlost spreminja z razdaljo. Serija CRT 648 z napredno oceno svetlosti in funkcijo samodejne korekcije omogoča dosledno zaznavo barv neodvisno od razdalje, vse do razdalje 65 mm.

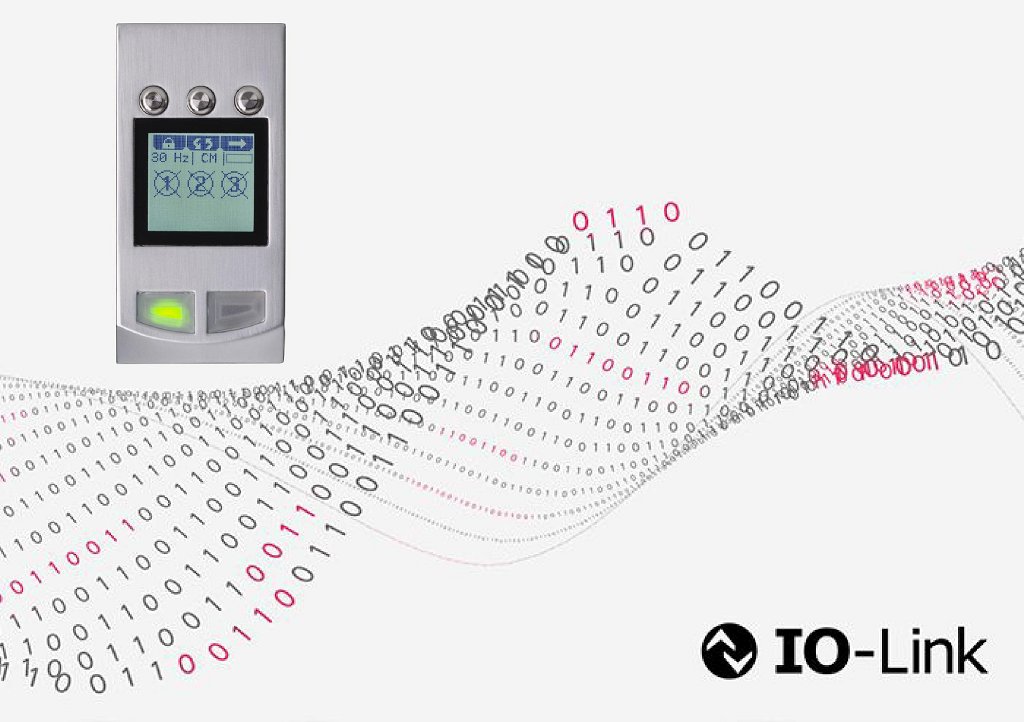

Enostavno parametriranje in dostop prek IO-Linka
Senzorje barve serije CRT 648 lahko konfigurirate prek funkcije teach-in ali, še enostavneje, oddaljeno prek IO-Link vmesnika. IO-Link poleg olajšanega spreminjanja formata omogoča še vrsto naprednih funkcij:
- Časovne funkcije za zakasnitev vklopa/izklopa in dušenje pulzov
- Integriran števec objektov za realnočasovno sledenje učinkovitosti proizvodnje
- Realnočasovni RGB-barvni izhod za realnočasovni nadzor signala
- Dostop do razširjenih diagnostičnih podatkov, kot so temperatura, kakovost signala in frekvenca preklopa
Foto: Tipteh_Senzorji barve CRT 648 Leuze_02

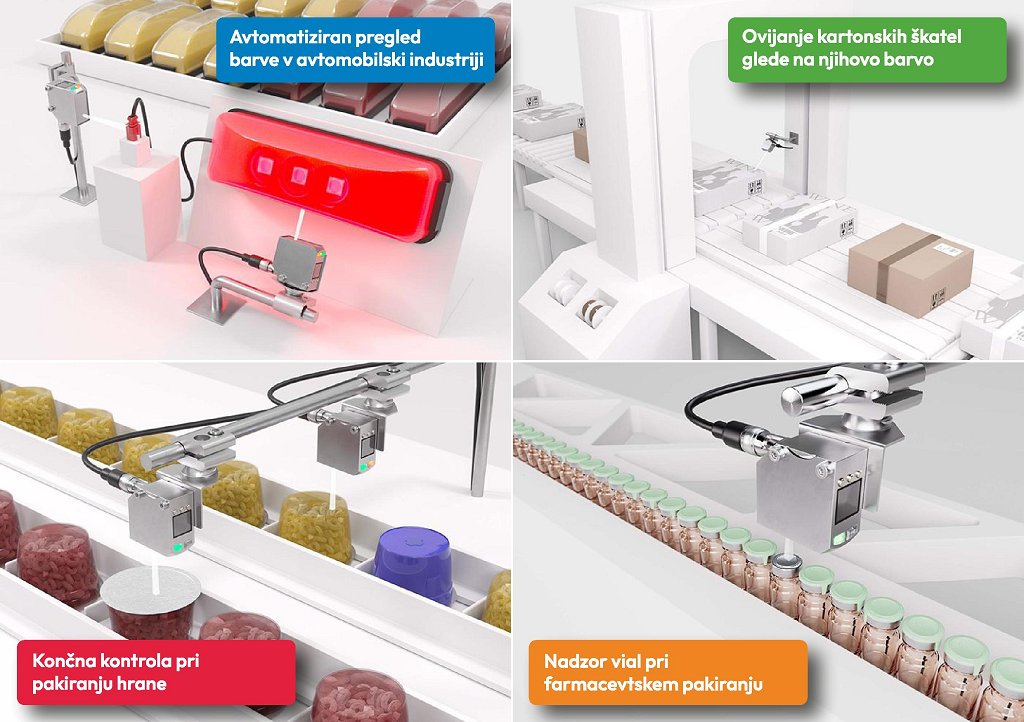

Primeri uporabe
Končna kontrola pri pakiranju hrane
Izziv: Sklede za kosmiče je treba pred pakiranjem razvrstiti po barvi, da se omogoči obdelava sklopov ene barve.
Rešitev: Senzorji serije CRT 648 zanesljivo zaznajo barvo skled in pokrovov s pomočjo velike svetlobne točke. Na račun velikega delovnega območja omogočajo zanesljivo zaznavo tudi ob spremembah formata ter učinkovito prepoznajo in poskrbijo za odstranitev nepravilnih ali okvarjenih izdelkov.
Nadzor vial pri farmacevtskem pakiranju
Izziv: Okvarjene viale, npr. tiste brez pokrovčkov, je treba zanesljivo zaznati kljub zahtevni sijajni površini.
Rešitev: Senzorji barve CRT 648 s funkcijo zmanjševanja vpliva sijaja natančno zaznavajo sijajne pokrovčke vial in zagotavljajo stabilnost procesa. Velik LC-zaslon omogoča hitro nastavitev senzorjev.
Avtomatiziran pregled barve v avtomobilski industriji
Izziv: Na montažni postaji je treba za sprožitev pravilnega testnega zaporedja brez prisotnosti operaterja in neodvisno od okoljske svetlobe identificirati barvo priključka, nato pa preveriti barvo in intenzivnost zadnjih luči.
Rešitev: En senzor CRT 648 preveri barvo priključka, drugi pa barvo in svetilnost zadnje luči Tako je za oba koraka zagotovljen zanesljiv avtomatiziran pregled.
Ovijanje kartonskih škatel glede na njihovo barvo
Izziv: Avtomatsko uskladiti barvo traku za kartonsko škatlo z različnimi barvami škatel na tekočem traku.
Rešitev: Senzorji barve CRT 648 zaznajo barvo kartonske škatle in informacijo posredujejo stroju za nameščanje traku, ki izbere ustrezno barvo traku.
Foto: Tipteh_Senzorji barve CRT 648 Leuze_03
