Ultrakompaktni 4K laserski profilni senzor za zahtevne industrijske meritve
04.06.2026
Nova generacija laserskih profilnih senzorjev scanCONTROL 8x00 podjetja Micro-Epsilon prinaša visokonatančne 2D- in 3D-meritve v kompaktni izvedbi. Z uporabo zelene laserske tehnologije in obdelave podatkov neposredno v senzorju omogoča stabilne in ponovljive rezultate tudi na zahtevnih površinah, hkrati pa poenostavlja integracijo merilnih sistemov.
4K ločljivost za zaznavanje najfinejših detajlov
Z naraščajočimi zahtevami po kakovosti in sledljivosti postajajo napredni merilni sistemi nepogrešljiv del sodobne proizvodnje. Klasične rešitve pogosto ne zagotavljajo zadostne ločljivosti in stabilnosti, zlasti pri kompleksnih geometrijah, visokih hitrostih ali zahtevnih materialih.

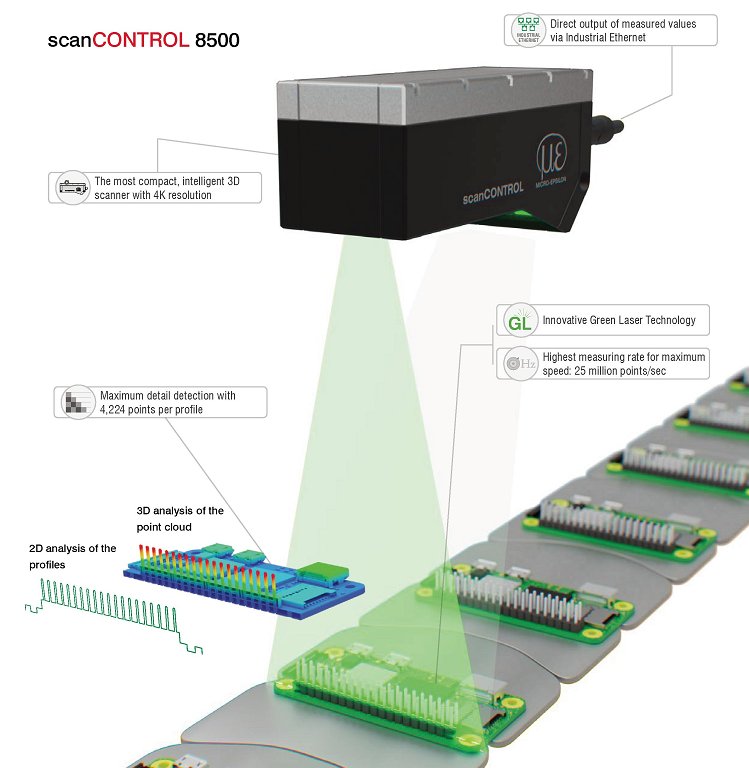

Nova generacija laserskih profilnih senzorjev scanCONTROL 8x00 podjetja Micro-Epsilon zato temelji na 4K senzorski matrici, ki omogoča zajem do 4.224 točk v posameznem profilu ter merilne hitrosti do 25 milijonov točk na sekundo. To omogoča natančno zaznavanje tudi najmanjših odstopanj neposredno v proizvodnem procesu, kar prispeva k višji kakovosti izdelkov in večji stabilnosti procesov.
Zelena laserska tehnologija za zanesljive rezultate

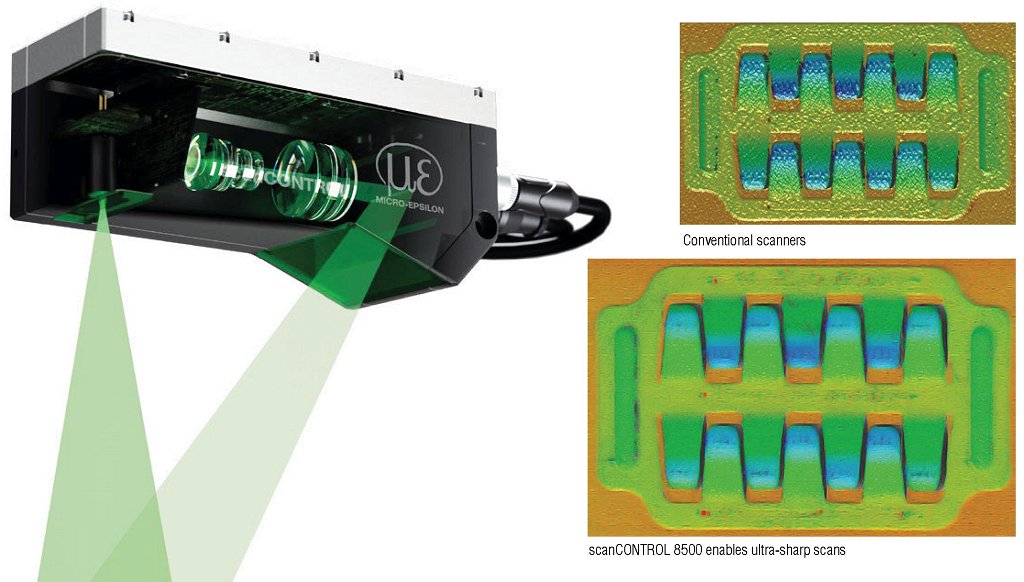

Pomemben tehnološki preskok predstavlja uporaba zelene laserske svetlobe z valovno dolžino 520 nm. Ta zagotavlja boljši izkoristek senzorja, kar se odraža v stabilnejšem signalu, manjšem šumu ter boljši ponovljivosti meritev.
Merjenje je zanesljivo tudi na odbojnih, temnih ali strukturiranih površinah, kjer imajo klasični sistemi pogosto omejitve, s čimer se bistveno razširi spekter možnih industrijskih aplikacij.
Pametna obdelava podatkov neposredno v senzorju
Za nastavitev in optimizacijo meritev je na voljo programska oprema 3DInspect, ki omogoča enostavno konfiguracijo parametrov, filtriranje oblakov točk ter pripravo merilnih programov.

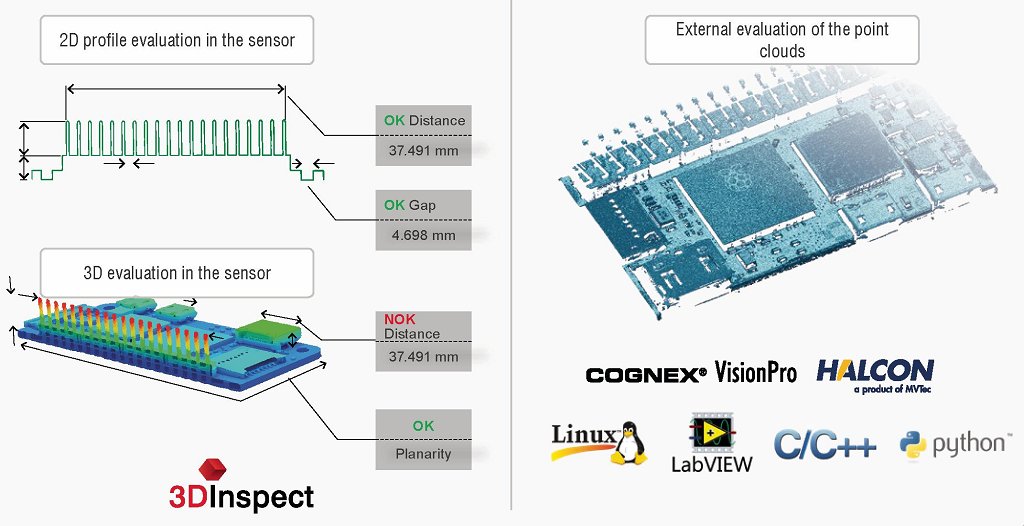

Ključna prednost serije scanCONTROL 8x00 je integrirana SMART obdelava podatkov. Pri modelu scanCONTROL 8500 se analiza 2D-profilov in 3D-podatkov izvaja neposredno v senzorju, z več kot 80 vgrajenimi merilnimi programi. To pomeni, da dodatna zunanja obdelovalna enota ni potrebna.
Takšna zasnova poenostavi sistemsko arhitekturo, zmanjša količino ožičenja in skrajša čas namestitve, hkrati pa omogoča fleksibilno uporabo – bodisi kot samostojen merilni sistem bodisi kot vir podatkov za nadaljnjo analizo.
Enostavna integracija in dostop do 3D-podatkov
Serija scanCONTROL 8x00 podpira standardne industrijske komunikacijske protokole, kot so PROFINET, EtherCAT, EtherNet/IP, ter komunikacijo prek UDP in Modbus TCP, kar omogoča enostavno vključitev v obstoječe avtomatizirane sisteme.
Poleg neposrednega prenosa merilnih rezultatov senzorji omogočajo tudi izvoz kalibriranih 3D-oblakov točk prek standarda GigE Vision. Tako imenovani »Valid3D« podatki predstavljajo realne 3D-informacije, ki jih je mogoče uporabiti v različnih programskih okoljih za nadaljnjo analizo, kar dodatno povečuje uporabnost sistema v kompleksnih merilnih nalogah.
Uporaba v številnih industrijskih aplikacijah
Zaradi kombinacije hitrosti, natančnosti in robustnosti so ti senzorji primerni za številne industrijske naloge. Uporabite jih lahko npr. za kontrolo pinov na konektorjih, preverjanje geometrije baterijskih celic, nadzor prisotnosti komponent na tiskanih vezjih ter spremljanje varilnih procesov ali nanosa materialov.
Zajem natančnih 3D-podatkov v realnem času omogoča izvajanje meritev neposredno v proizvodnji, brez potrebe po zaustavljanju linije, kar pomembno prispeva k večji produktivnosti in zanesljivosti procesov.
