Od proizvodnje do kontrole: celovit pristop k merjenju ozobij
08.06.2026
Kakovost ozobij ima ključno vlogo pri zanesljivem, tihem in učinkovitem delovanju zobniških prenosov, ki so nepogrešljiv del številnih mehanskih sistemov. Ne glede na to, ali govorimo o avtomobilski industriji, energetiki ali preciznem strojništvu, natančnost izdelave zobnikov neposredno vpliva na njihovo življenjsko dobo, nosilnost ter obratovalne lastnosti. Zato je standardizacija meril za ocenjevanje kakovosti ozobij bistvena za zagotavljanje primerljivosti, sledljivosti in visoke ravni proizvodnje.
Med najpomembnejšimi mednarodnimi standardi na tem področju izstopa standard ISO 1328, ki določa sistem razvrščanja točnosti zobnikov na podlagi merljivih odstopanj geometrije ozobja. Standard opredeljuje parametre, kot so odstopanja profila, smeri zob, razdelitve in radialnega teka, ter omogoča enotno ocenjevanje kakovosti ne glede na proizvodni proces ali namen uporabe. Njegova uporaba omogoča učinkovito kontrolo kakovosti izdelave in optimizacijo delovanja zobniških sklopov.
Standard ISO 1328 predvideva razdelitev kakovosti ozobij v 12 razredov. Razredi 1–4 predstavljajo zelo visoko natančna ozobja (npr. etalone, zobnike v letalski industriji in precizne mehanizme), razredi 5–8 srednjo natančnost (npr. industrijski pogoni), razredi 9–12 pa nižjo natančnost za manj zahtevne aplikacije, vključno s plastičnimi ozobji.
Ozobje zobnika opisujemo z naborom geometrijskih in kakovostnih parametrov, ki skupaj določajo njegovo funkcionalnost, nosilnost in obratovalne lastnosti. Med osnovne geometrijske parametre sodijo modul (oziroma normalni modul pri poševnih zobnikih), število zob, delilni premer, osnovni krog ter kot pritiska in kot vijačnice, ki določata obliko in orientacijo zob. Pomembni so tudi višinski parametri, kot so višina glave in noge zoba, skupna višina zoba ter radialna zračnost (zračnost v ozobju).
Poleg idealne geometrije pa ozobje v praksi opišemo tudi z odstopanji, kot jih definira standard ISO 1328. Med ključnimi so odstopanja evolvente (profilna napaka), odstopanja smeri zoba (linijska napaka), odstopanja razdelitve ter skupni tek. Ti parametri omogočajo oceno natančnosti izdelave, vplivajo na hrup, vibracije in porazdelitev obremenitev ter so bistveni za pravilno dimenzioniranje in kontrolo kakovosti zobniških prenosov.
Kakovost ozobja lahko v določeni meri preverjamo tudi z ročnimi merili, ki so enostavnejša in primerna za hitro kontrolo v delavnici ali med proizvodnim procesom. Med najpogosteje uporabljenimi so kljunasta merila za merjenje debeline zoba, mikrometri z nastavki za zobnike za natančnejše določanje mere preko več zob ter merilne ure za preverjanje radialnega in aksialnega teka. Uporabimo lahko tudi kontrolne trne in kalibre za preverjanje ujemanja ter osnovne delitve zob. Za oceno modula in koraka zob obstajajo posebna merila, kot so zobniški merilni lističi oziroma šablone. Čeprav so te metode manj natančne kot meritve na koordinatnih ali specializiranih merilnih strojih, omogočajo hitro zaznavanje večjih odstopanj, obrabe ali napak ter predstavljajo pomemben del osnovne kontrole kakovosti.
Meritve kakovosti ozobij na merilnih strojih omogočajo visoko stopnjo natančnosti, ponovljivosti in sledljivosti, kar je ključno za doseganje zahtev standarda ISO 1328. Poseben poudarek imajo merilni sistemi podjetja ZEISS, kot so serije ZEISS CONTURA in ZEISS PRISMO, ki so zasnovani za napredno analizo zobnikov. Ti sistemi uporabljajo visoko natančne tipalne sisteme in specializirano programsko opremo ZEISS CALYPSO ter ZEISS GEAR PRO za merjenje odstopanj profila, smeri zob, razdelitve in radialnega teka.
Ključna prednost takšnih sistemov je avtomatizacija merilnih postopkov, ki zmanjšuje vpliv operaterja in povečuje zanesljivost rezultatov. Programska oprema omogoča tudi neposredno primerjavo izmerjenih vrednosti z mejami kakovostnih razredov po ISO 1328 ter grafični prikaz odstopanj, kar inženirjem bistveno olajša interpretacijo rezultatov in optimizacijo proizvodnih procesov.

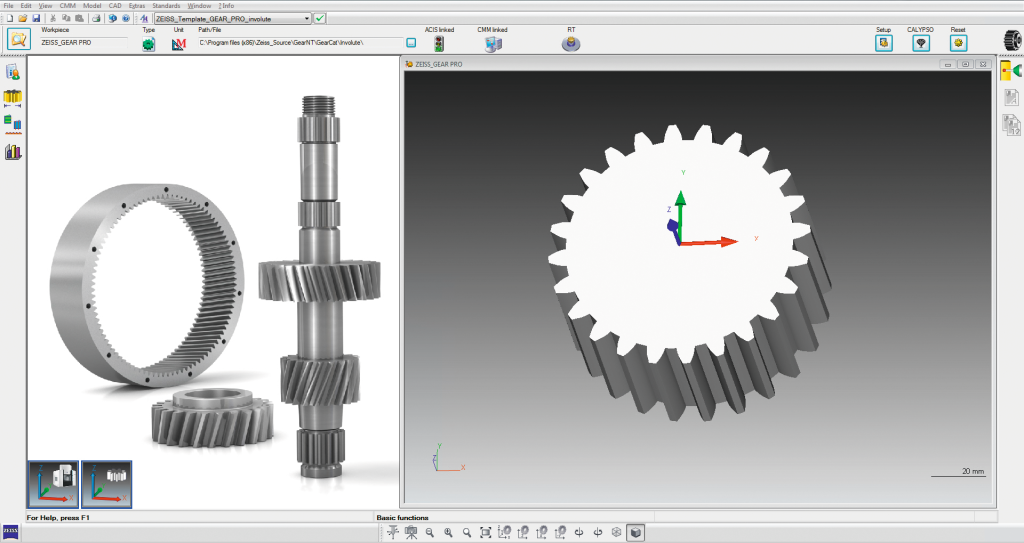

Programska rešitev ZEISS GEAR PRO predstavlja specializiran modul znotraj merilnega okolja ZEISS CALYPSO, namenjen merjenju in analizi ozobij na koordinatnih merilnih strojih (CMM). Temelji na analitičnem 3D-modelu zobnika, ki se generira iz vhodnih geometrijskih podatkov, kar omogoča vizualno preverjanje definicije in simulacijo merilnega postopka še pred dejansko izvedbo meritev. Programska oprema podpira različne tipe zobnikov (valjaste, stožčaste, polžaste ipd.) ter omogoča avtomatsko, standardno skladno vrednotenje odstopanj, kot jih predpisujejo relevantni standardi (npr. ISO za ozobja).
Posebna prednost sistema je grafično podprt uporabniški vmesnik, ki poenostavi pripravo merilnih strategij, ter integracija aktivnih in pasivnih tipal, kar zagotavlja visoko fleksibilnost in učinkovitost pri kontroli kakovosti zobniških komponent.

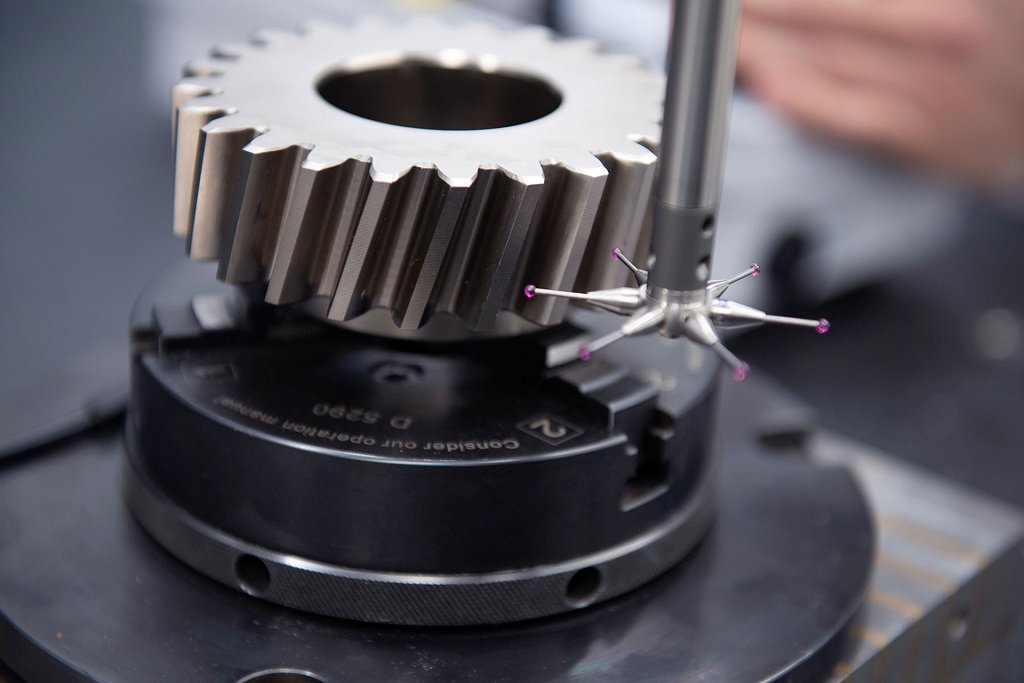

Meritve kakovosti ozobij v ZEISS-u izvajamo tudi kot samostojno storitev za zunanje naročnike, ki želijo zanesljivo in neodvisno oceno svojih izdelkov. Z uporabo sodobne merilne opreme in uveljavljenih metod analiziramo ključne geometrijske parametre ozobij, kot so profil, korak, tek in morebitna odstopanja, ter rezultate primerjamo z veljavnimi standardi. Na podlagi meritev pripravimo jasno poročilo z interpretacijo rezultatov in po potrebi predlagamo izboljšave proizvodnega procesa. Storitev je primerna tako za kontrolo serijske proizvodnje kot tudi za razvoj novih izdelkov ali reševanje težav v obratovanju.
Za zagotavljanje visoke kakovosti ozobij in zanesljivega delovanja zobniških sistemov je natančno merjenje ključnega pomena. Naše storitve meritev vam omogočajo celovit vpogled v dejansko stanje vaših izdelkov ter pomagajo pri optimizaciji proizvodnih procesov in zmanjševanju odstopanj. Če želite izboljšati kakovost svojih ozobij ali potrebujete strokovno podporo pri analizi, nas kontaktirajte – z veseljem vam bomo svetovali in pripravili ponudbo, prilagojeno vašim potrebam.
Avtor: Miha Klopčič, univ. dipl. inž. str.
