Komunikacijska infrastruktura za digitalne transformatorske postaje

24.07.2026

Digitalizacija energetike v zadnjih letih korenito spreminja način delovanja elektroenergetskih sistemov. Vse več obnovljivih virov energije, napredni sistemi vodenja omrežij, oddaljen nadzor in avtomatizacija zahtevajo bistveno večjo količino podatkov ter hitrejšo komunikacijo med napravami.

Klasične transformatorske postaje, kjer so bile posamezne naprave povezane z velikim številom signalnih vodov, se postopoma preoblikujejo v digitalne postaje. Komunikacija med zaščitnimi releji, merilnimi napravami, krmilnimi sistemi in nadzornimi centri danes vse pogosteje poteka prek Ethernet omrežij, kar poenostavlja infrastrukturo, izboljšuje preglednost sistema in omogoča večjo prilagodljivost pri razvoju elektroenergetskih omrežij.

IEC 61850 kot temelj digitalnih postaj

Ključni korak pri digitalizaciji energetike predstavlja standard IEC 61850, ki je postal globalni standard za komunikacijo v transformatorskih postajah in elektroenergetskih sistemih.

Njegova največja prednost je interoperabilnost med napravami različnih proizvajalcev ter standardiziran način izmenjave podatkov med zaščitami, merilnimi napravami in nadzornimi sistemi. Pomembno vlogo imajo tudi GOOSE sporočila (Generic Object Oriented Substation Event), ki omogočajo zelo hitro izmenjavo informacij med napravami v omrežju.

V energetskih aplikacijah so odzivni časi pogosto merjeni v milisekundah. Zaščitni rele mora ob napaki pravočasno prejeti informacijo in sprožiti ustrezen ukrep, zato komunikacijsko omrežje ne sme predstavljati šibkega člena sistema.

Ko komunikacija postane kritična infrastruktura

V sodobni digitalni postaji komunikacijsko omrežje ni več zgolj podporni sistem. Izpad komunikacije lahko vpliva na delovanje zaščitnih funkcij, nadzor omrežja, diagnostiko ali upravljanje energetskih procesov.

Zato imajo elektroenergetska omrežja bistveno strožje zahteve glede zanesljivosti kot klasična industrijska ali poslovna omrežja. Poleg visoke razpoložljivosti morajo zagotavljati stabilno delovanje v okoljih z močnimi elektromagnetnimi motnjami, velikimi temperaturnimi nihanji in dolgoročnim neprekinjenim obratovanjem.

Za zagotavljanje neprekinjene komunikacije se v energetiki uporabljajo različni redundančni mehanizmi. Med najpogosteje uporabljenimi sta tehnologiji PRP (Parallel Redundancy Protocol) in HSR (High-availability Seamless Redundancy), ki omogočata komunikacijo brez prekinitve tudi v primeru izpada posamezne komunikacijske poti.

PRP in HSR – redundanca brez prekinitve

PRP (Parallel Redundancy Protocol)
Podatki se istočasno pošiljajo po dveh fizično ločenih omrežjih. Če ena povezava odpove, komunikacija nemoteno poteka po drugi poti brez izgube podatkov.

HSR (High-availability Seamless Redundancy)
Omrežje uporablja obročasto topologijo, kjer se podatki prenašajo v obe smeri hkrati. Tudi v primeru prekinitve ene povezave komunikacija ostane neprekinjena.

Obe tehnologiji sta namenjeni aplikacijam, kjer že zelo kratek komunikacijski izpad ni sprejemljiv.

Zakaj običajni industrijski switch ni dovolj?

Na prvi pogled se lahko zdi, da je Ethernet switch zgolj komunikacijska naprava, ki povezuje posamezne elemente omrežja. V energetiki pa so zahteve bistveno višje kot v večini industrijskih aplikacij.

Medtem ko je v številnih industrijskih sistemih sprejemljiv kratek komunikacijski izpad, so v elektroenergetskih aplikacijah zahteve bistveno strožje, saj lahko že manjša motnja vpliva na delovanje zaščitnih sistemov ali nadzor omrežja.

Komunikacijska oprema mora zato zagotavljati skladnost s standardi IEC 61850-3 in IEEE 1613, ki opredeljujeta zahteve za uporabo v elektroenergetskih sistemih. Poleg tega mora podpirati redundančne protokole, redundantno napajanje ter delovanje v zahtevnih okoljskih pogojih.

Pomemben element sodobnih energetskih omrežij je tudi natančna časovna sinhronizacija. Naprave morajo imeti enotno časovno osnovo za pravilno beleženje dogodkov, analizo motenj in delovanje zaščitnih sistemov. Zato energetski switchi pogosto podpirajo protokol PTP (Precision Time Protocol), ki omogoča bistveno višjo časovno natančnost od klasičnih omrežnih rešitev.

Dodatno morajo biti takšne naprave sposobne delovati v razširjenem temperaturnem območju, pogosto med -40 °C in +85 °C, ter zagotavljati odpornost na elektromagnetne vplive, ki so v energetskih okoljih bistveno izrazitejši kot v klasični industriji.

Specializirane Ethernet rešitve za energetiko

Posebne zahteve elektroenergetskih sistemov so privedle do razvoja specializiranih Ethernet switch rešitev, namenjenih uporabi v transformatorskih postajah in drugi kritični infrastrukturi.

Takšne rešitve združujejo podporo standardom IEC 61850-3 in IEEE 1613, redundančne komunikacijske mehanizme, podporo PTP sinhronizaciji ter robustno zasnovo za uporabo v zahtevnih okoljih.

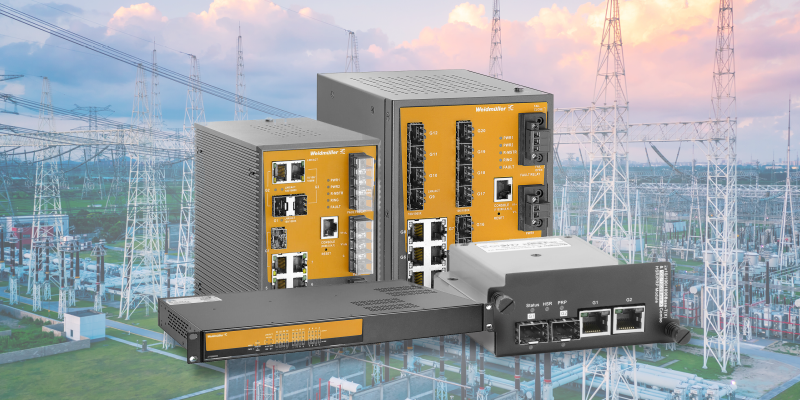

Primer takšne rešitve predstavlja serija Weidmüller SubstationLine , zasnovana posebej za digitalne transformatorske postaje in sodobna elektroenergetska omrežja. Poleg podpore zahtevam energetskega sektorja omogoča visoko razpoložljivost, fleksibilno omrežno arhitekturo ter dolgoročno zanesljivo delovanje v zahtevnih okoljih.

Prihodnost energetike je digitalna

Digitalne transformatorske postaje postajajo standard sodobne energetike. S prehodom na IEC 61850 komunikacijo, uporabo redundančnih omrežij in vse večjo avtomatizacijo postaja komunikacijska infrastruktura eden ključnih dejavnikov zanesljivega delovanja elektroenergetskega sistema.

Izbira ustreznih Ethernet switch rešitev zato ni več zgolj vprašanje povezljivosti, temveč pomemben element varnosti, razpoložljivosti in dolgoročne stabilnosti omrežja.
